经济实用的三层自建别墅设计图,美观精致,布局合理

图纸编号:Z107    图纸价格:398    主体造价:35-45万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版

图纸介绍:
经济实用型三层自建别墅设计图,内部布局合理紧凑,可以多户同时居住。

设计功能:

一层:客厅、厨房、餐厅、卧室2、卫生间。

二层:客厅、阳台、厨房、餐厅、卧室3、卫生间。
三层:
客厅、阳台、厨房、餐厅、卧室3、卫生间。

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):12.250米,建筑面积:291.48平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.2米,三层层高3.2米。

一层平面图:

二层平面图:

三层平面图:

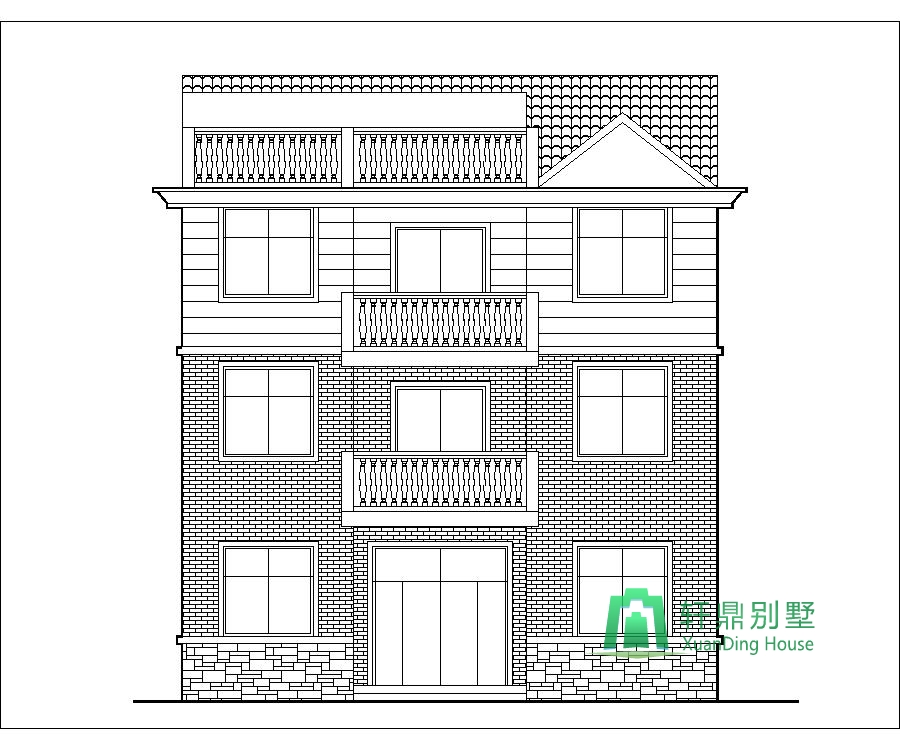

正立面图:

背立面图:

左立面图:

右立面图:
