美观精致的三层自建房屋设计图,9*13m,造价30万左右

图纸编号:Z494    图纸价格:698    主体造价:30-35万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

图纸介绍:

一款非常实用的小户型三层自建房屋设计图,占地114平方米,共七个房间,而且每层布局功能都是很齐全的,带有大面积露台,一家人居住,选他再好不过!

设计功能:

☑ 占地尺寸:8.64m*12.82m

☑ 占地面积:114.04㎡

☑ 建筑面积:263.97㎡

☑ 建筑结构:砖混结构

☑ 造价估算:30-35万

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):11.367米,建筑面积:263.97平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.5米,二层层高3.3米,三层层高3.0米。



侧面效果图:


俯视效果图:


背面效果图:


一层平面图:

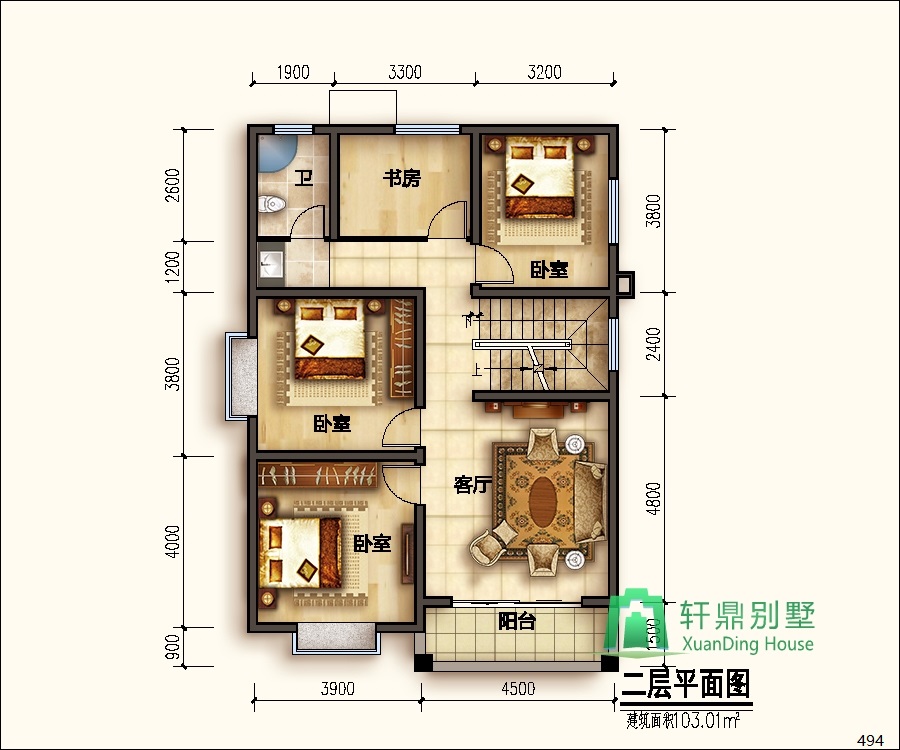

二层平面图:

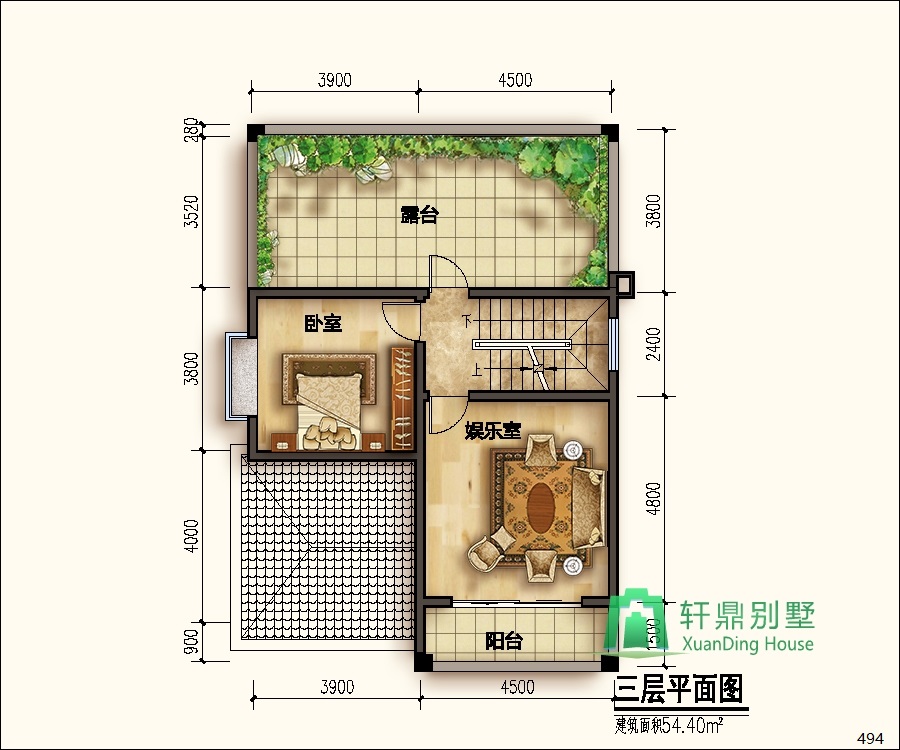

三层平面图:


正立面图:


背立面图:


左立面图:


右立面图:
