现代简约三层复式别墅设计图,含全套完善施工图纸,轩鼎原创出品

图纸编号:Z573    图纸价格:898    主体造价:47-53万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

图纸介绍:

一款非常漂亮的三层复式别墅设计图,这款别墅的造价在50万左右,外观造型配色现代感十足,非常符合现代人的审美,内部布局完善,功能齐全,在老家建一栋这样的房子,倍儿有面子!

设计功能:

☑ 占地尺寸:17.50m*12.95m

☑ 占地面积:197.52㎡

☑ 建筑面积:478.69㎡

☑ 建筑结构:框架结构

☑ 造价估算:47-53万

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):12.376米,建筑面积:478.69平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米,三层层高3.3米。

面效果图:


俯视效果图:


面效果图:


一层平面图:


二层平面图:

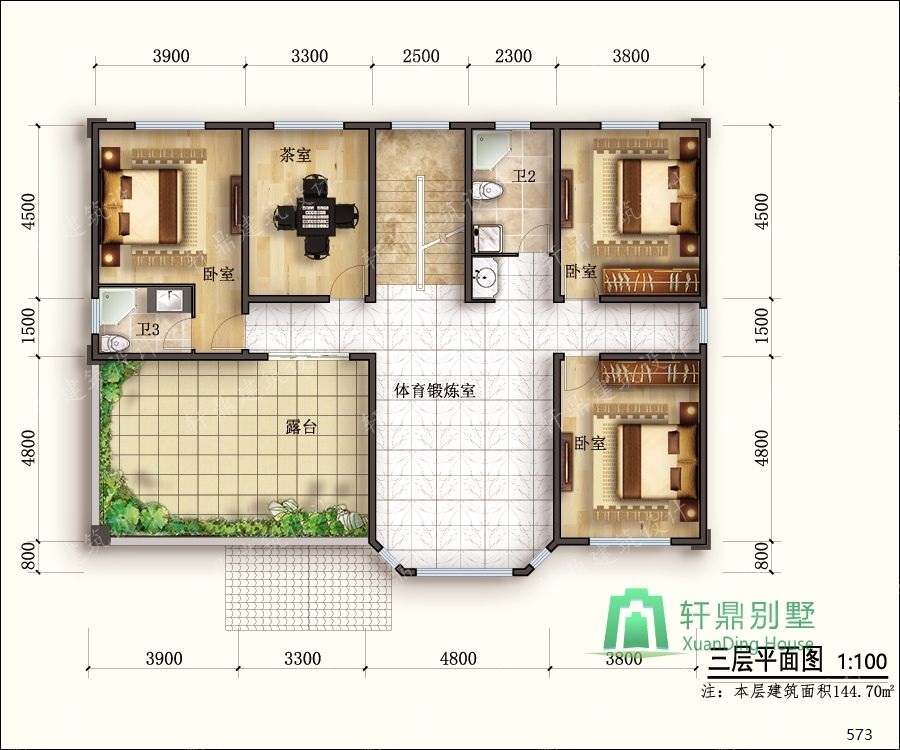

三层平面图:


正立面图:


背立面图:


左立面图:


右立面图:
