高端欧式三层自建别墅施工图,带有地下室及地下车库

图纸编号:Z584    图纸价格:2998    主体造价:75-80万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

图纸介绍:

一款非常漂亮且实用的欧式复古三层自建别墅设计图,含全套完善施工图纸,带有地下室及地下车库,造型古典贵气,如果经济实力允许,建一款这样的房子真的是几百年都不会过时!

设计功能:

☑ 占地尺寸:14.94m*19.24m

☑ 占地面积:232.98㎡

☑ 建筑面积:741.18㎡

☑ 建筑结构:框架结构

☑ 造价估算:75-80万

施工参数:
建筑层数:地上3层,地下1层,建筑总高度(到屋脊高度):13.702米,建筑面积:741.18平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.75米,二层层高3.3米,三层层高3.3米。

地下一层平面图:


一层平面图:


二层平面图:


三层平面图:

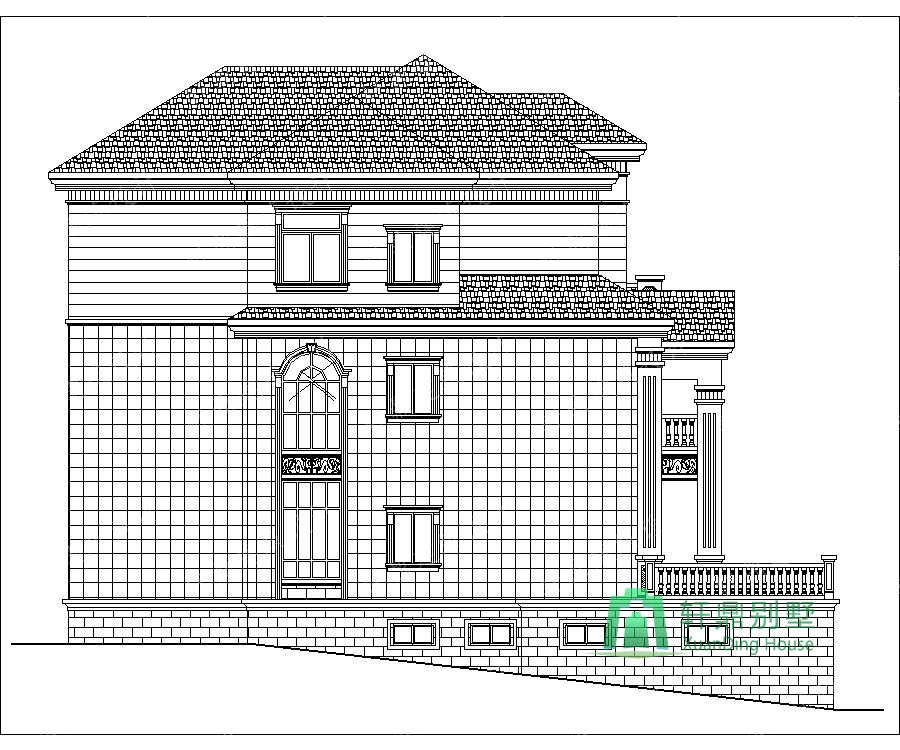

正立面图:


背立面图:


左立面图:


右立面图:
