9.84m*15.27m小户型双拼自建房屋设计图,布局合理,销量超高

图纸编号:Z393    图纸价格:698    主体造价:40-50万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

图纸介绍:

小户型双拼自建别墅设计图,造型美观,采光良好,内部布局合理完善,设计师在设计这套方案的时候也有意节约成本,此款方案非常适合土地有限,资金短缺的客户,性价比超高的一款设计方案。

设计功能:

☑ 占地尺寸:9.84m*15.27m

☑ 占地面积:142.90㎡

☑ 建筑面积:400.29㎡

☑ 建筑结构:砖混结构

☑ 造价估算:40-50万

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):13.912米,建筑面积:400.29平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高4.0米,二层层高3.6米,三层层高3.3米。

侧面效果图:

俯视效果图:

背面效果图:

一层平面图:

二层平面图:

三层平面图:

正立面图:

背立面图:

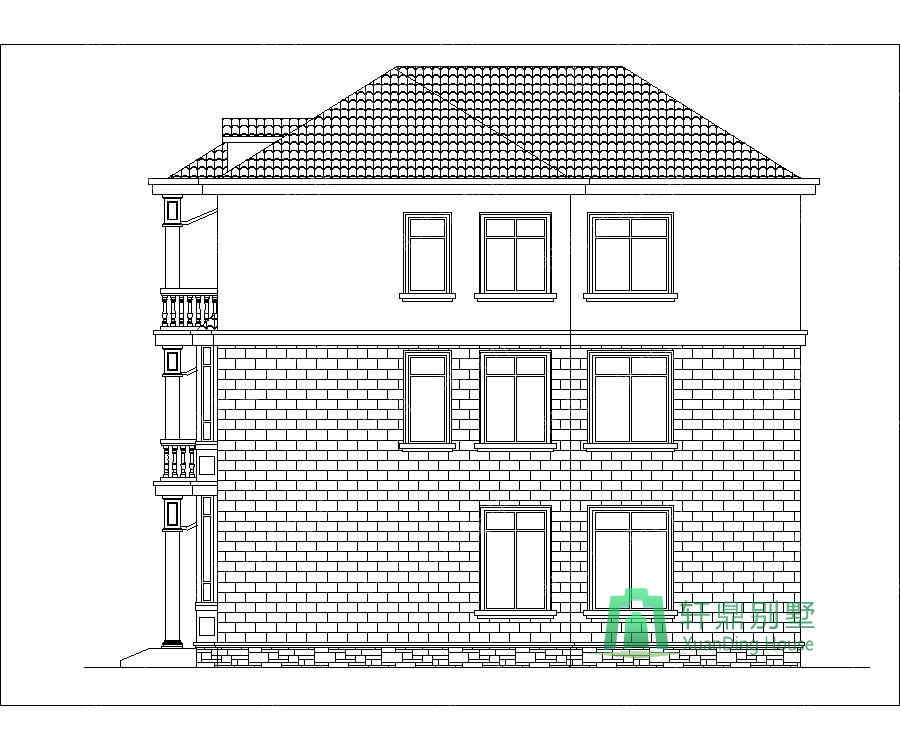

左立面图:

右立面图:
