三层双拼农村自建房别墅设计图,兄弟双拼户型

图纸编号:Z859    图纸价格:898    主体造价:59-64万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计
后期效果图:


图纸介绍:
占地面积211平方米。三层欧式双拼自建别墅,采用多窗大窗设计,采光功能以及通风效果良好,提倡自然简洁和理性的规则,左右对称设计,整个内部结构严密紧凑,空间穿插有序,是一款不错的户型哦。



设计功能:

☑ 占地尺寸:20.04*10.12米

☑ 占地面积:211.23㎡

☑建筑面积:582.65㎡

☑ 建筑结构:砖混结构

 造价估算:59-64万

☑ 一层建筑面积(包含外墙):203.19㎡

注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):13.629米,建筑面积582.65平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.9米,二层层高3.3米,三层层高3.3米。

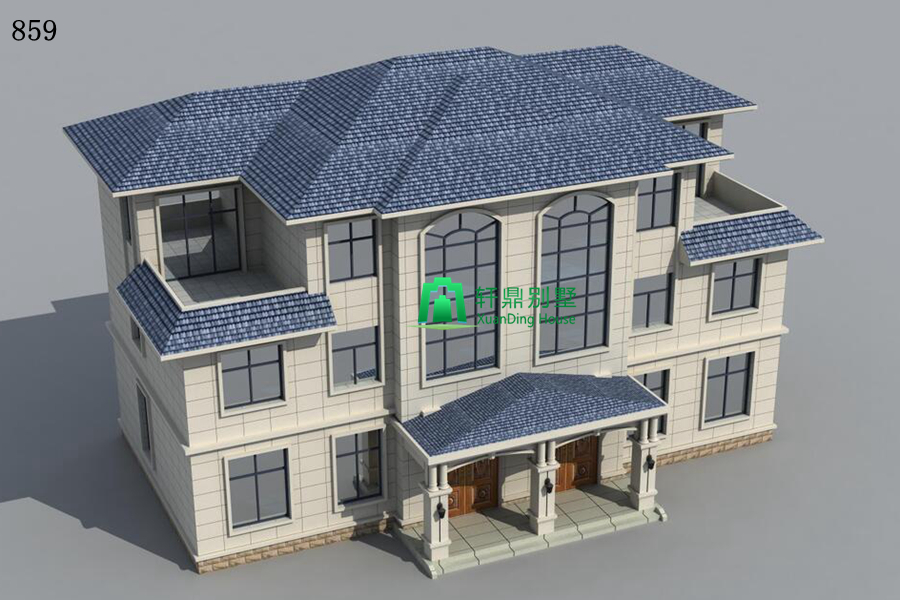

侧面效果图:


俯视效果图:


背面效果图:


一层平面图: 客厅,卧室,卫生间,餐厅,厨房。每户布局相同设计,配有一间长辈房,基本的生活布局。


二层平面图:客厅,卧室,书房,卫生间。两间卧室的设计,紧邻卫生间方便日常的洗漱。为业主以及家人带来更好的居住感受。


三层平面图:卧室,书房,卫生间,露台。卧室面积较大,留出一部分做书房,工作休息两不误。生活露台,满足日常晾晒衣物。

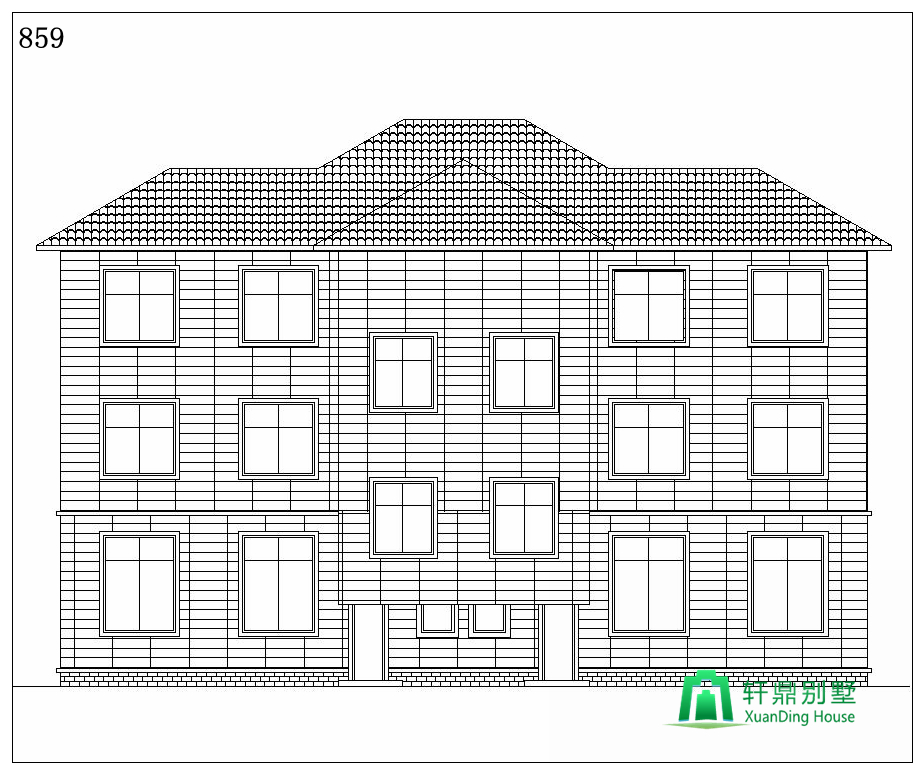

正立面图:


背立面图:


左立面图:


右立面图:
