农村三层复式双拼自建房,共用一个大露台

图纸编号:Z868    图纸价格:698    主体造价:50-55万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计
后期效果图:

图纸介绍:

占地148平方米,造价50万左右的经典双拼兄弟别墅设计图,挑空客厅,更加高端。如果您需要建联排别墅,那这是一款非常不错的设计方案。

设计功能:

☑ 占地尺寸:12.76*11.16米

☑ 占地面积:148.20㎡

☑建筑面积:420.98㎡

☑ 建筑结构:框架结构

 造价估算:50-55万

☑ 一层建筑面积(包含外墙):148.20㎡

注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):11.250米,建筑面积420.98平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.3米,二层层高3.0米,三层层高3.0米。

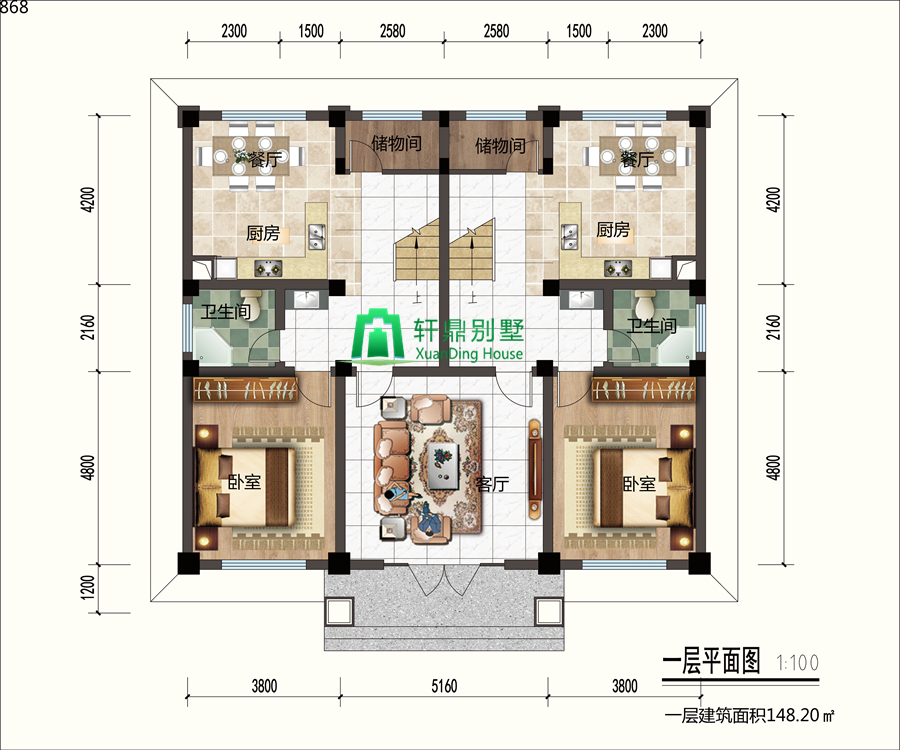

一层平面图: 客厅(共用),每户卧室,卫生间,储藏间,餐厨一体。两家共用一个大客厅,兄弟两家其乐融融。每户各开一扇门,进入到自己的生活空间。餐厨一体化的设计,合理地使用空间面积。每家为老人都准备了卧室。


二层平面图:每户卧室*2,卫生间。两间卧室+一间卫生间,打造舒适的生活空间。


三层平面图: 每户卧室,卫生间,露台(公用)。两个家庭公用一个大露台,平时一起组织个聚会等增进两家的感情。


正立面图:


背立面图:


左右立面图:
