农村两层双拼商住一体自建房屋设计图

图纸编号:Z873    图纸价格:598    主体造价:48-53万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计
后期效果图:

图纸介绍:

占地225平,农村两层双拼商住一体自建房屋,多个卧室的设计,满足一家人的居住,外观简约造价低,可出租可自主,喜欢的朋友不容错过。

设计功能:

☑ 占地尺寸:15*16.38米

☑ 占地面积:225㎡

☑建筑面积:479.08㎡

☑ 建筑结构:砖混结构

 造价估算:48-53万

☑ 一层建筑面积(包含外墙):225㎡

注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。

施工参数:
建筑层数:地上2层,建筑总高度(到屋脊高度):11.755米,建筑面积479.08平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高4.1米,二层层高3.3米。


俯视效果图:


背面效果图:

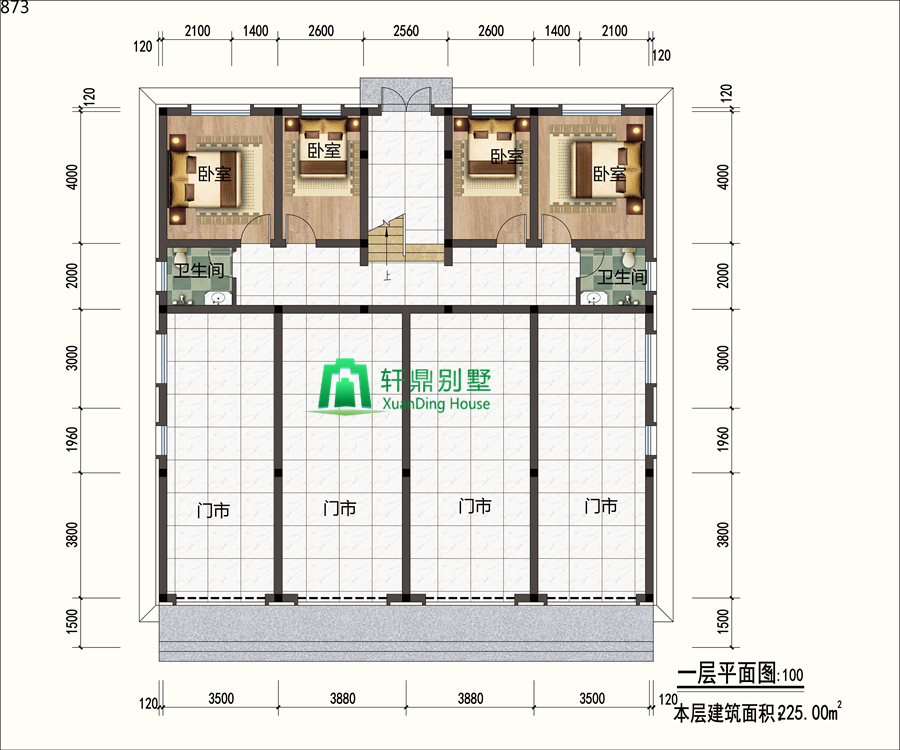

一层平面图: 门市,卧室,卫生间。带有四间商铺,可出租。


二层平面图:每户客厅,餐厅,厨房,卧室,卫生间,阳台,露台。公用楼梯,左右两户,可出租可兄弟自住。每户三间卧室的设计,满足一家人的居住需求。


正背立面图:




 左右立面图:
