新农村欧式三层双拼楼房设计建筑图纸带外观图

图纸编号:Z891    图纸价格:998    主体造价:77-85万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

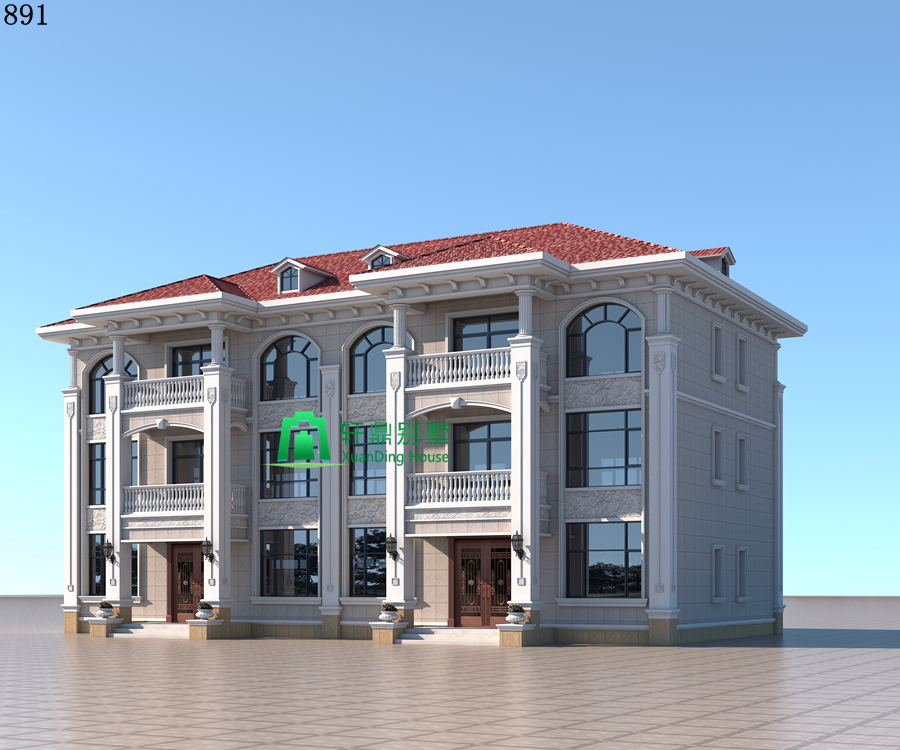

后期效果图:

图纸介绍:

一款非常大气的三层双拼自建别墅设计图,面积偏大,整体造价在85万左右,内部布局非常完善,每层都带有厨房设计,不用在跑楼下就餐。单户造价40万左右,既大气又实用,双拼自建房非常不错的选择!

设计功能:

☑ 占地尺寸:22.24*11.24米

☑ 占地面积:249.98㎡

☑建筑面积:766.10㎡

☑ 建筑结构:砖混结构

 造价估算:77-85万

☑ 一层建筑面积(包含外墙):249.98㎡

注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度)13.342米,建筑面积766.10平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.2米,三层层高3.2米。


俯视效果图:


侧面效果图:



背面效果图:



一层平面图:每户客厅,厨房,餐厅,卧室,卫生间。一层主要是老人生活的空间,带有长辈房以及一间客卧。平时家里有亲友留宿。楼梯是两家共用,各开一扇门 互不打扰。


二层平面图:每户客厅,厨房,餐厅,卧室,卫生间,阳台。与一楼布局类似。三室一厅一厨一卫。形成舒适的空间布局。


三层平面图:每户客厅,厨房,餐厅,卧室,卫生间,阳台。与二楼布局相同。独立入户,保证了每家的隐私,每层的独立厨房设计,各自开火,保证小家庭的隐私性。


正立面图:


背立面图:

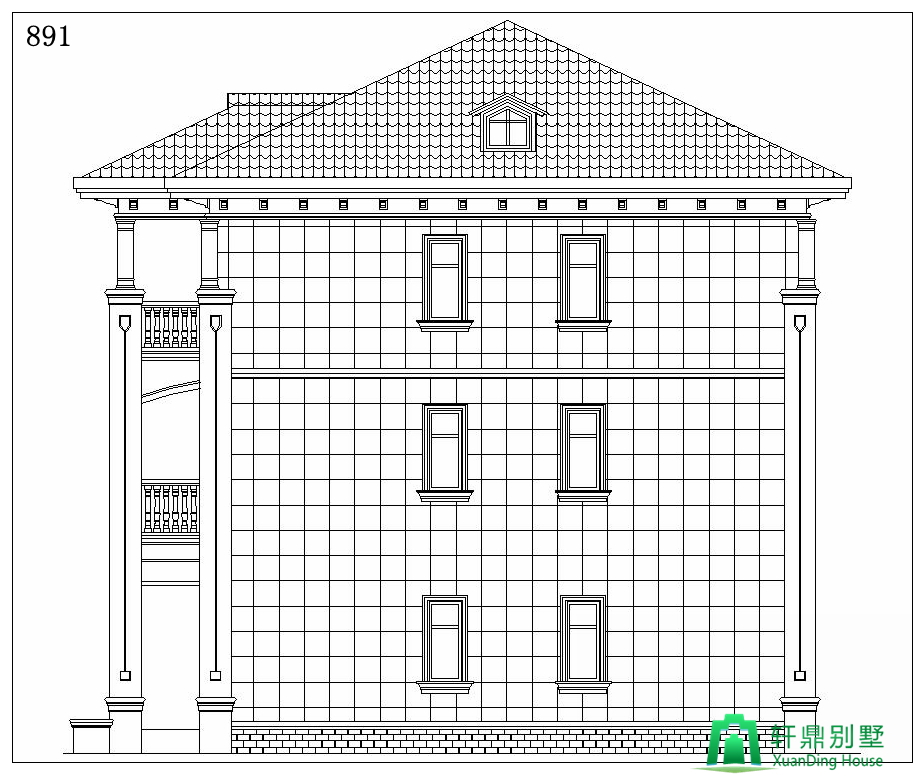

左立面图:


右立面图:
