欧式四层复式别墅设计图,农村三层半自建房屋施工图纸

图纸编号:Z621    图纸价格:698    主体造价:55-60万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

图纸介绍:

精品四层欧式复式别墅设计施工图,造型经典内部布局设计也十分用心,采光良好是一款非常好的设计方案。

设计功能:

☑ 占地尺寸:11.70*14.60米

☑ 占地面积:155.54㎡

☑ 建筑面积:476.00㎡

☑ 建筑结构:框架结构

☑ 造价估算:55-60万

注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度)的距离,进深为后墙到门楼柱子前端的距离。

施工参数:
建筑层数:地上4层,建筑总高度(到屋脊高度):16.154米,建筑面积:476.00平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.45米,二层层高3.35米,三层层高3.3米,四层层高3.3米

侧面效果图:

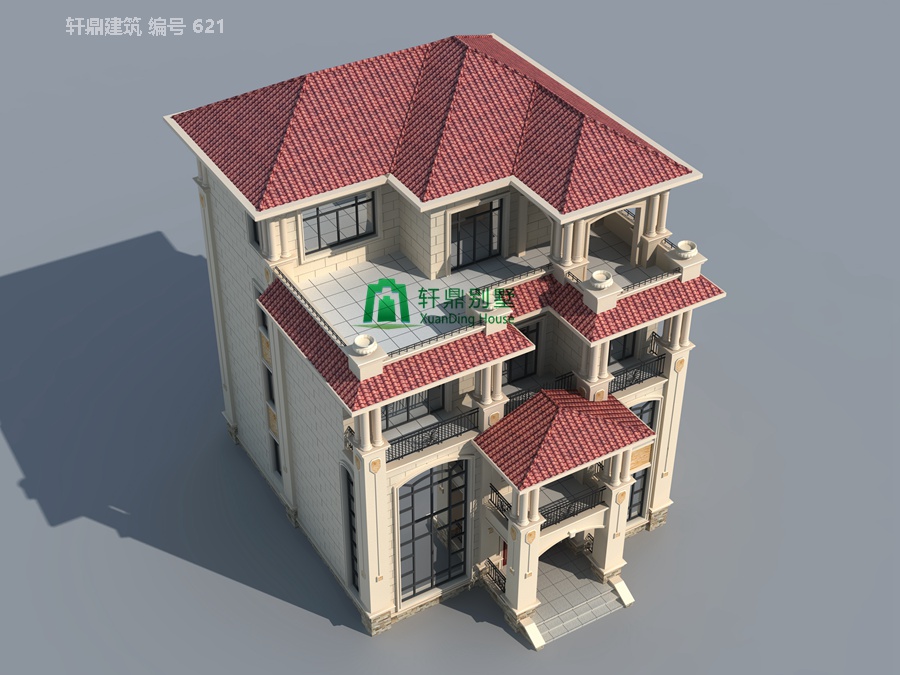

俯视效果图:


背面效果图:


一层平面图:


二层平面图:


三层平面图:


四层平面图:


正立面图:


背立面图:


左立面图:


右立面图:
