五层农村复式别墅设计图,每间卧室功能齐全

图纸编号:Z860    图纸价格:998    主体造价:130-140万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

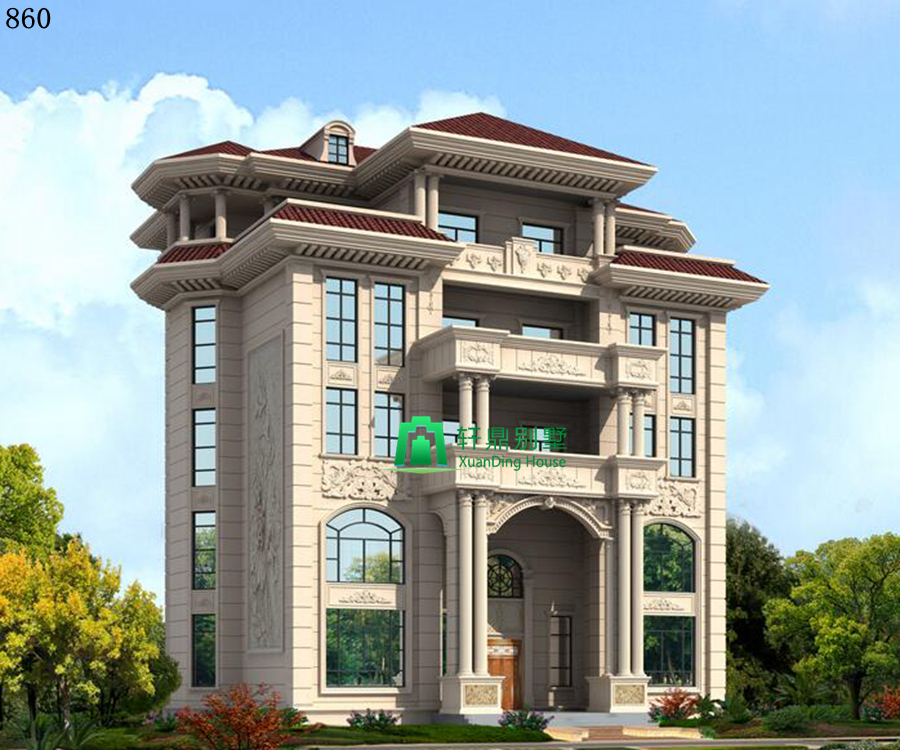

后期效果图:

图纸介绍:

五层欧式农村别墅设计图,外观配色大气沉稳,造型经典欧式风,每间卧室功能齐全,为家人打造舒适的居住环境,室内采光通风情况良好,卧室较多,适合人口较多的家庭居住,含全套施工图纸,图纸齐全,请放心购买。

设计功能:

☑ 占地尺寸:19*16.8米

☑ 占地面积:282.74㎡

☑建筑面积:1224.60㎡

☑ 建筑结构:框架结构

 造价估算:130-140万

☑ 一层建筑面积(包含外墙):282.74㎡

注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。

施工参数:
建筑层数:地上五层,建筑总高度(到屋脊高度):22.40米,建筑面积1224.60平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高4.2米,二到四层每层高3.8米。


侧面效果图:


俯视效果图:


背面效果图:


一层平面图: 客厅,卧室,餐厅,储藏室,卫生间,厨房,餐厅。。复式客厅的设计,大面积的待客空间,体面上档次。旋转楼梯的设计,造型美观,增强室内空间感,彰显业主身份品味。


二层平面图: 卧室,书房,卫生间,客厅二层平面图:卧室,书房,衣帽间,卫生间,露台。两间套房的设计,休息办公都不被外界打扰。


三层平面图:卧室,书房,衣帽间,卫生间,露台。四间卧室的设计,卧室的面积都比较大,居住起来非常的舒适方便。每间卧室带有衣帽间,卫生间以及干湿分离的卫生间。


四层平面图:卧室,书房,衣帽间,卫生间,露台。同三楼布局。


五层平面图:活动室,卧室,书房,衣帽间,卫生间,露台。两间套卧设计,中间是活动室,满足一家人的娱乐活动。左右各带有八角亭。


正立面图:


背立面图:


左立面图:


右立面图:
