中式二层自建小楼图,农村自建房屋设计图

图纸编号:Z629    图纸价格:598    主体造价:35-40万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

图纸介绍:

清新中式自建小别墅设计图,带有庭院规划,色彩搭配新颖,采光良好,屋顶带有平台,可晾晒东西,也可以放热水器,非常的实用!

设计功能:

☑ 占地尺寸:16.14*11.54米

☑ 占地面积:183.43㎡

☑ 建筑面积:305.47㎡

☑ 建筑结构:砖混结构

☑ 造价估算:35-40万

注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度)的距离,进深为后墙到门楼柱子前端的距离。

施工参数:
建筑层数:地上2层,建筑总高度(到屋脊高度):9.456米,建筑面积:305.47平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米。


侧面效果图:


俯视效果图:


背面效果图:


院子效果图:




一层平面图:


二层平面图:

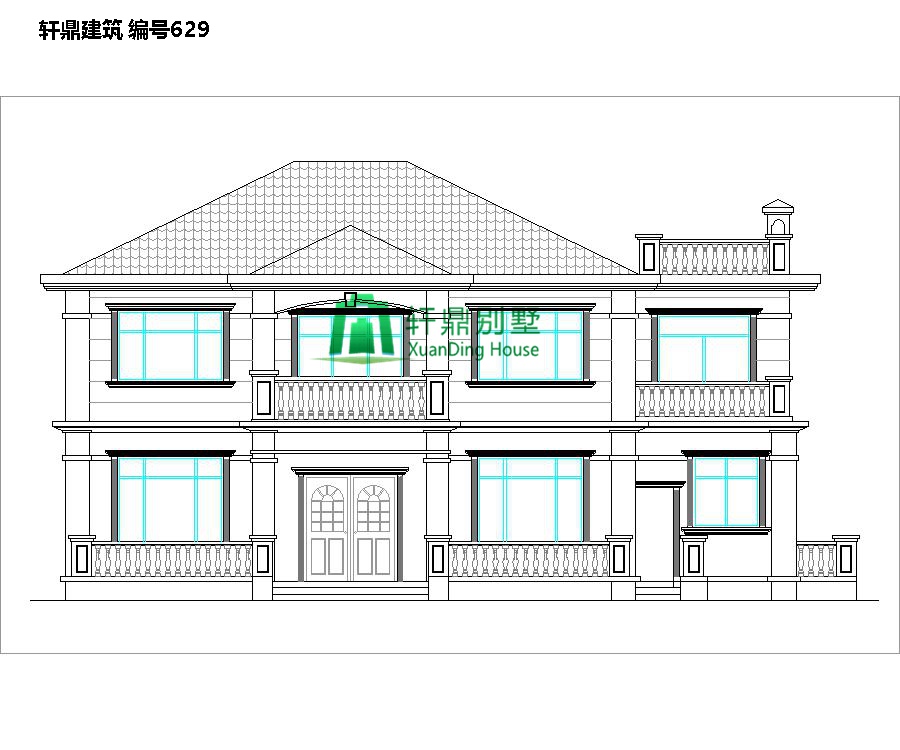

正立面图:


背立面图:


左立面图:


右立面图:
