精品三层自建房屋设计图,含全套施工图纸,豪华户型

图纸编号:Z144    图纸价格:498    主体造价:53-60万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版

图纸介绍:

占地150平方米的三层欧式小别墅设计图,螺旋状楼梯,增加室内布局的美感,带有多个阳台露台,给家人提供独自观赏美景的空间,自家建房不错的选择哦!
设计功能:

一层:门厅、客厅、厨房、餐厅、卧室、卫生间。
二层:客厅、卧室、卫生间、卧室(带阳台、书房、衣帽间、卫生间)。
三层:卫生间、卧室、客厅或卧室、(带露台)、卧室(带卫生间、阳台、露台)。

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):12.420米,建筑面积:384.35平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.9米,二层层高3.2米,三层层高3.2米。

正面效果图:

侧面效果图:

俯视效果图:

一层平面图:

二层平面图:

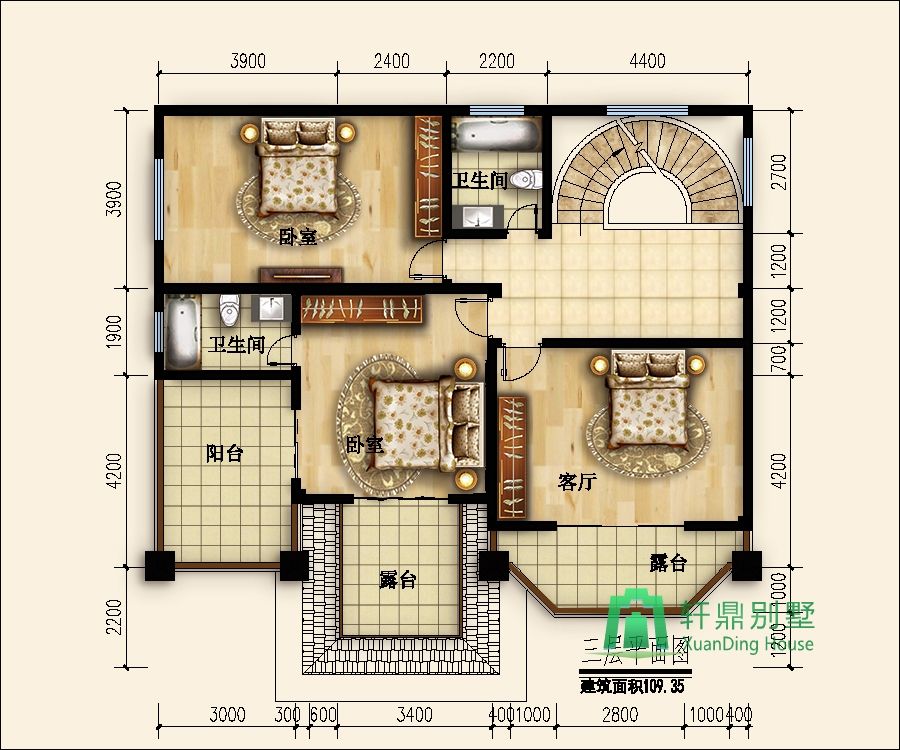

三层平面图:

正立面图:

背立面图:

左立面图:

右立面图:
