精品欧式三层复式别墅设计图,造价40万左右,美观实用

图纸编号:Z382m    图纸价格:698    主体造价:38-42万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。.

图纸介绍:

占地177.17㎡三层欧式复式别墅设计图,外观配色低调,造型美观新颖,内部布局合理,室内采光通风情况良好,适合一家人居住,含全套施工图纸,图纸齐全,请放心购买。

设计功能:

☑ 占地尺寸:12.20m*15.20m

☑ 占地面积:177.17㎡

☑ 建筑面积:390.21㎡

☑ 建筑结构:框架结构

☑ 造价估算:38-42万

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):12.879米,建筑面积:390.21平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.9米,二层层高3.3米,三层层高3.3米。



侧面效果图:


俯视效果图:


背面效果图:


一层平面图:


二层平面图:


三层平面图:

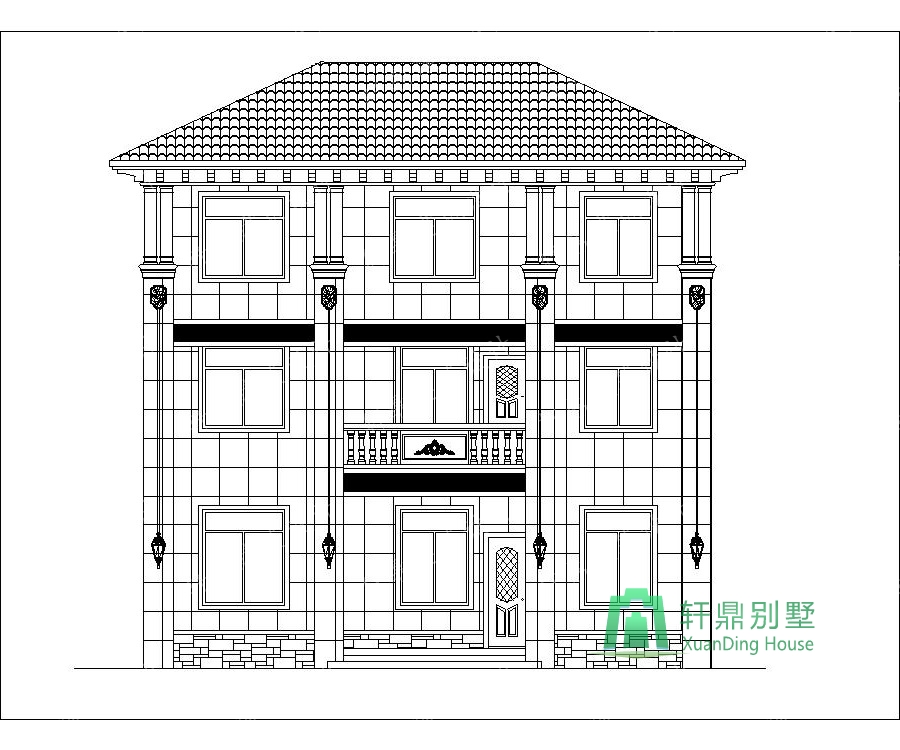

正立面图:


背立面图:


左立面图:


右立面图:
