新中式三层平顶自建别墅设计图,14.8m*12.7m,高端大气

图纸编号:Z388    图纸价格:698    主体造价:50-60万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

图纸介绍:

新中式三层平顶自建别墅设计图,占地175平方米,造价50万左右,框架结构,抗震性能良好,可多次使用,节能环保,自建房非常不错的选择!

设计功能:

☑ 占地尺寸:14.80m*12.70m

☑ 占地面积:174.44㎡

☑ 建筑面积:454.96㎡

☑ 建筑结构:框架结构

☑ 造价估算:50-60万

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):11米,建筑面积:454.96平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.8米,二层层高3.4米,三层层高3.2米。



侧面效果图:

俯视效果图:

背面效果图:

一层平面图:

二层平面图:

三层平面图:

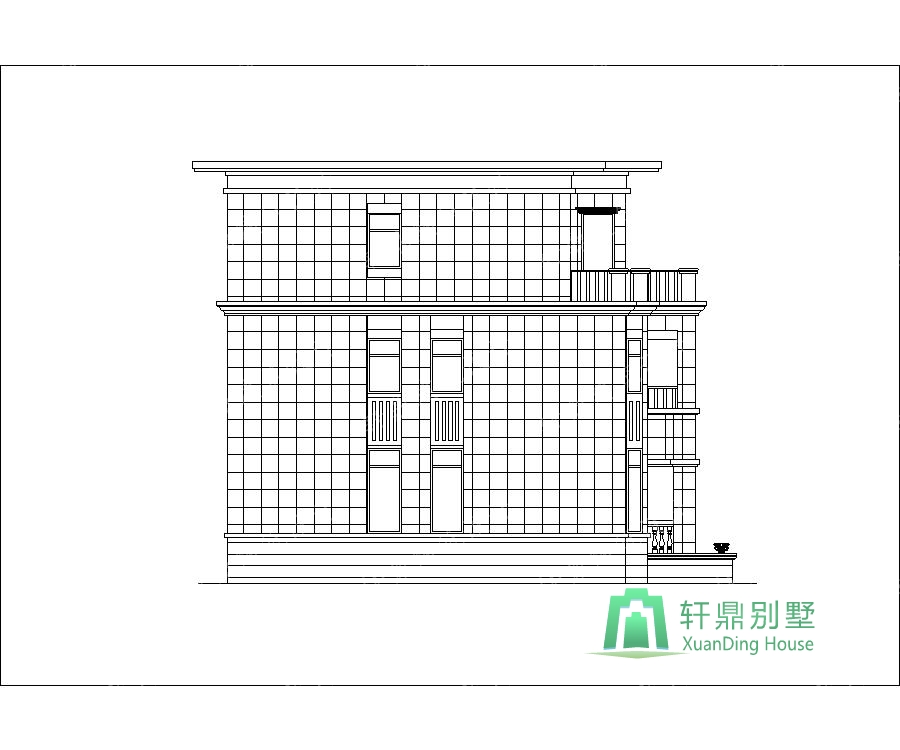

正立面图:

背立面图:

左立面图:

右立面图:
