经典二层双拼别墅设计图,布局完善,单户造价20万左右

图纸编号:Z604    图纸价格:598    主体造价:40-50万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

图纸介绍:

一款非常实用的双拼自建别墅设计图,内部房间数量正可好,适合一家人居住!

设计功能:

☑ 占地尺寸:15.60m*14.30m

☑ 占地面积:217.23㎡

☑ 建筑面积:406.12㎡

☑ 建筑结构:框架结构

☑ 造价估算:40-50万

施工参数:
建筑层数:地上2层,建筑总高度(到屋脊高度):9.663米,建筑面积:406.12平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米。

面效果图:


面效果图:


一层平面图:

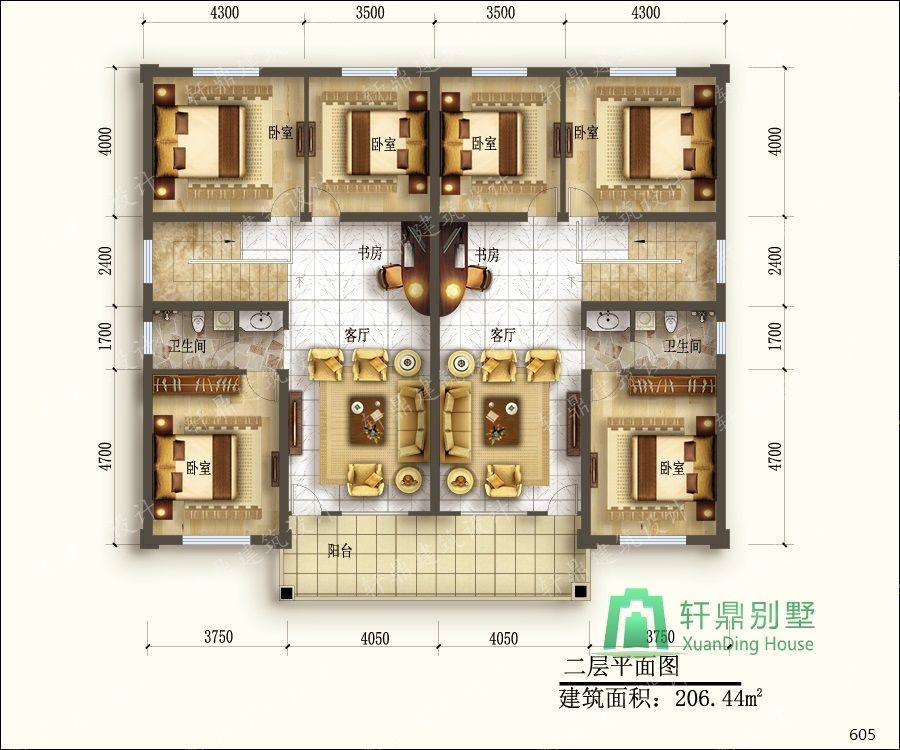

二层平面图:


正立面图:




背立面图:


侧立面图:
