三层半欧式豪华复式别墅设计图,带有大面积露台

图纸编号:Z102    图纸价格:1298    主体造价:45-52万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版

图纸介绍:

三层半欧式复式别墅设计图,浪漫与庄严的气质,挑高的门厅和气派的大门,圆形的拱窗和转角的石砌,尽显雍容华贵,是一款十分精品的设计方案。

设计功能:

一层:客厅、厨房、餐厅、卧室2、卫生间。

二层:卧室、书房、卫生间、卧室(带卫生间)。
三层:客厅、阳台、卧室、卫生间、卧室(带卫生间)、卧室(带衣帽间、卫生间)。
四层:卧室2、卫生间、洗衣房、露台。

施工参数:
建筑层数:地上4层,建筑总高度(到屋脊高度):15.555米,建筑面积:471.4平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米,三层层高3.3米,四层层高3米。

实拍图:

侧面效果图:

背面效果图:

一层平面图:

二层平面图:

三层平面图:

四层平面图:

正立面图:

背立面图:

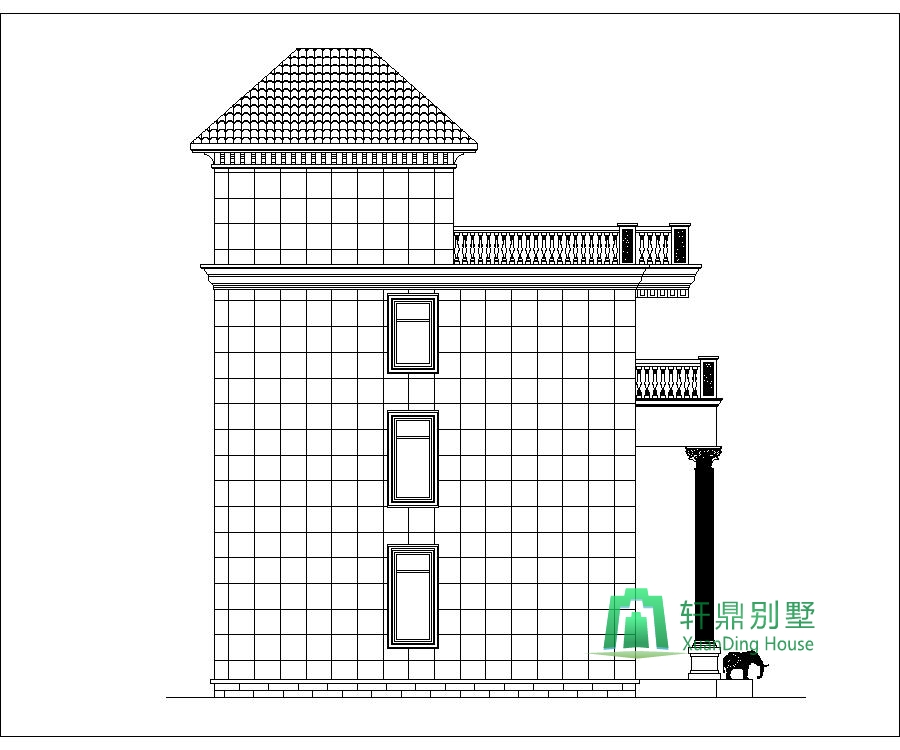

左立面图:

右立面图:
