小户型二层自建房设计图,外观尽显温馨

图纸编号:Z904    图纸价格:598    主体造价:24-29万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

后期效果图:

图纸介绍:

一款小户型二层设计图,多间卧室设计,满足一家人的居住需求,带有小院设计图。造价不到30万,普通家庭都可建造。

设计功能:

☑ 占地尺寸:12*11.4米

☑ 占地面积:126.99㎡

☑建筑面积:238.87㎡

☑ 建筑结构:砖混结构

 造价估算:24-29万

☑ 一层建筑面积(包含外墙):126.99㎡

注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。

施工参数:
建筑层数:地上2层,建筑总高度(到屋脊高度)9.248米,建筑面积238.87平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米。


俯视效果图:

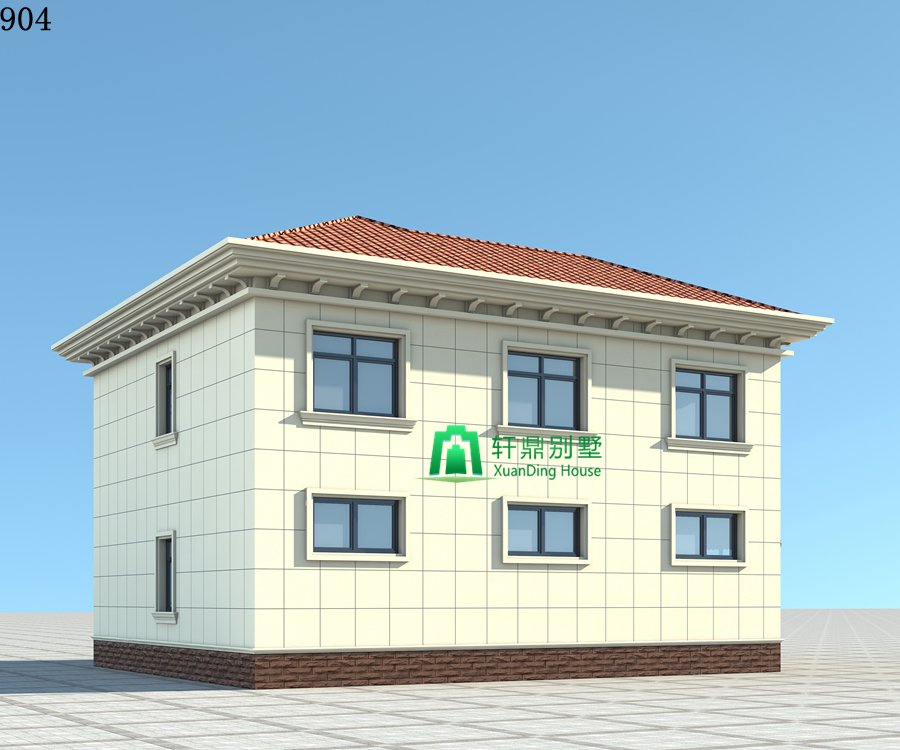

侧面效果图:



面效果图:





小院效果图:






一层平面图: 客厅,餐厅,储藏室,厨房,卧室,卫生间。本层建筑面积126.99平方米,左侧客厅,右侧老人房,楼梯处杂物间合理利用,堆放日常闲置品。两间卧室,邻近卫生间的卧室可做长辈房,另一间客卧或改为棋牌室,饭饱后,家人一起打牌。


二层平面图: 起居厅,卧室,卫生间,阳台,露台。三间卧室+一间卫生间设计。让生活更加的有品质。起居厅推开门是阳台,保证室内通风以及呼吸新鲜空气。老人爱花草,专为老人又将卧室改为露台的设计。


正立面图:


背立面图:


左立面图:


右立面图:
