高端大气的三层自建别墅设计图,带有室内车库,弧状楼梯,高端户型设计

图纸编号:Z127    图纸价格:668    主体造价:57-63万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版

图纸介绍:
占地162平方米三层中式自建房屋设计图,带有室内车库,室内采光通风良好,布局合理完善,是一款十分精品的设计方案。

设计功能:

一层:客厅、厨房、餐厅、卫生间、卧室、车库。
二层:卧室、卫生间、卧室(带阳台、卫生间)、卧室(带书房、卫生间)、书房(带阳台)。
三层:活动厅、露台、衣帽间、卧室、卫生间。

。施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):12.210米,建筑面积:422.49平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米,三层层高3.3米。

一层平面图:

二层平面图:

三层平面图:

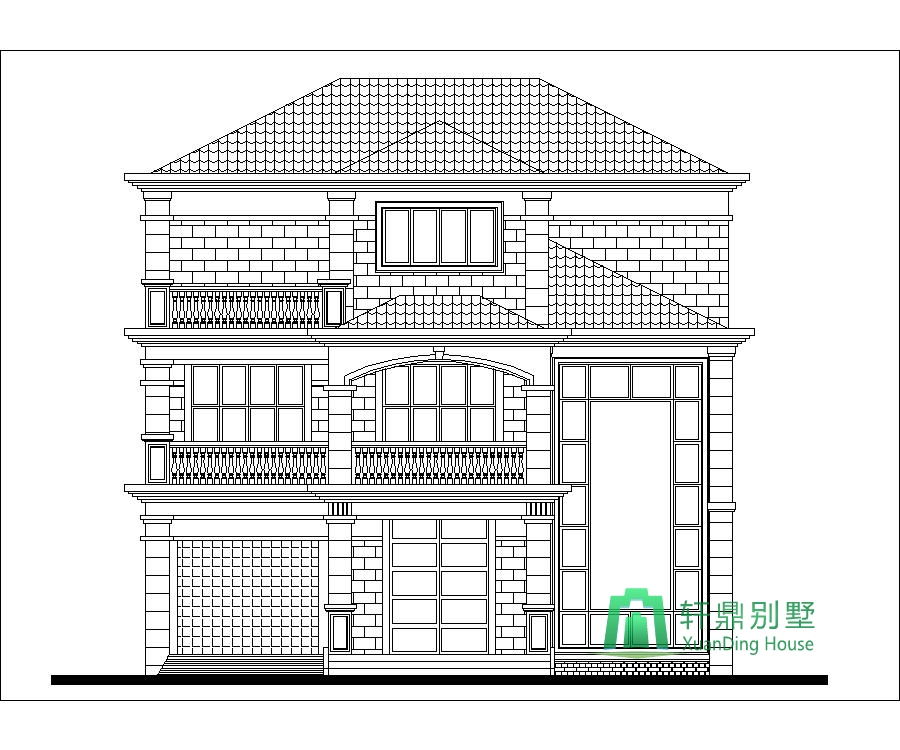

正立面图:

背立面图:

左立面图:

右立面图:
