现代三层自建别墅设计图,带有室内车库,布局合理

图纸编号:Z049    图纸价格:398    主体造价:25-30万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版

图纸介绍:

占地123㎡三层自建别墅设计图,带有室内车库,二层布局紧凑,三层带有大面积露台,是一款经济实用的设计方案。

设计功能:

一层:客厅、厨房、餐厅、卫生间、车库。

二层:起居室、卧室2、卫生间、卧室(带阳台)、卧室(带卫生间)。
三层:活动室、卫生间、卧室、露台。

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):11.500米,建筑面积:279.3平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.2米,三层层高3.2米。

一层平面图:

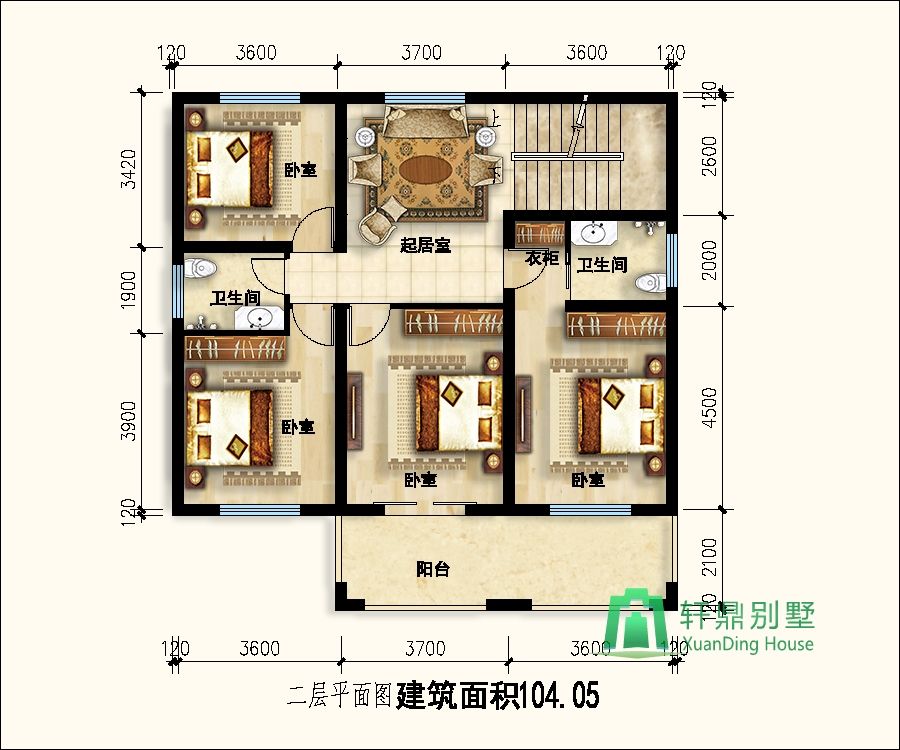

二层平面图:

三层平面图:

正立面图:

背立面图:
