新中式配地下室三层自建房设计图,图纸齐全

图纸编号:Z913    图纸价格:1698    主体造价:57-64万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计

后期效果图:

图纸介绍:

三层欧式带地下室别墅设计图,外观配色低调,造型高端大气,内部布局合理,室内采光通风情况良好,心动就给您和您的家人建一套这样的房子吧,含全套施工图纸,图纸齐全,图纸到手即可施工。

设计功能:

☑ 占地尺寸:12.75*15.65米

☑ 占地面积:178.19㎡

☑建筑面积:482.93㎡

☑ 建筑结构:框架结构

 造价估算:57-64万

注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。

施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度)12.398米,建筑面积482.93平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.75米,二层层高3.3米.三层层高3.2米。


地下室平面图:棋牌室,影音室,酒窖,健身房,设备房,台球室 ,活动区。地下一层为家人娱乐活动区域,家人足不出户就可健身,观影等。


一层平面图: 观景平台,客厅,餐厅,厨房,茶室,卫生间。老人喜欢种植盆栽,观景平台刚好可以满足。摆放 各种绿植,鸟语花香,哪个客人不羡慕呢。门厅进入左侧客厅右侧餐厅,待客、用餐方便省事。老人喜欢喝茶,单独为老人设计茶室,一家人围坐一起品一壶好茶,聊聊最近的趣事。


二层平面图: 卧室,卫生间,衣帽间,书房,露台。三间套卧的设计 ,每间套卧设计布局功能不同,能够满足家庭每一位成员的居住需求。


三层平面图:衣帽间,儿童房,主卧,露台,卫生间。三楼是一间豪华套房,为主卧。内部配有儿童房,方便业主照顾孩子对的起居。三个露台设计,不同角度,欣赏乡村美景也不一样,感受乡村的美好,生活过得十分悠闲自得。

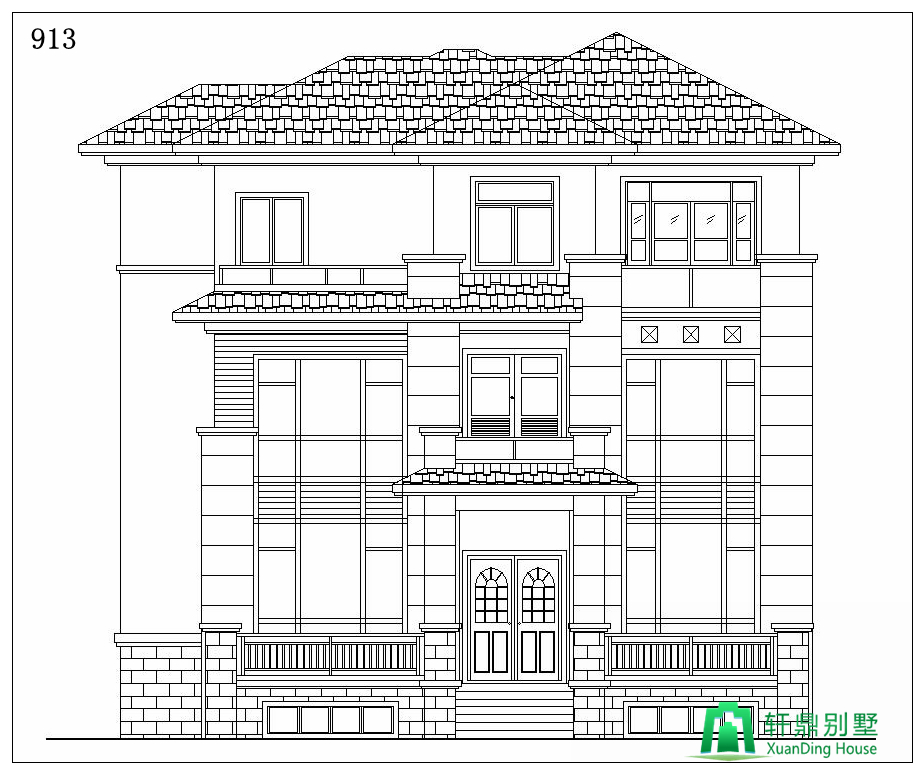

正立面图:


背立面图:


左立面图:


右立面图:
