16*16豪华三层半复式自建别墅设计图,螺旋状楼梯,精致美观

图纸编号:Z034    图纸价格:900    主体造价:80-100万

浏览量:

图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版

图纸介绍:
占地242.8㎡三层半自建别墅设计图,三层半豪华复式自建别墅,高端大气,尽显奢华,内部布局及配套设施合理完善,适合大家族居住。

设计功能:

一层:佛堂、客厅、厨房、餐厅、卧室、卫生间。

二层:阳台、露台、走廊、ktv、卧室(带阳台、卫生间)、卧室、公卫。
三层:客厅、卧室、卫生间、卧室(带阳台)、卧室(带阳台、卫生间)、卧室(带卫生间)。

施工参数:
建筑层数:地上3层半,建筑总高度(到屋脊高度):17.110米,建筑面积:830平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高4.0米,二层层高3.3米,三层层高3.3米,四层层高3.5米。

一层平面图:

二层平面图:

三层平面图:

四层平面图:

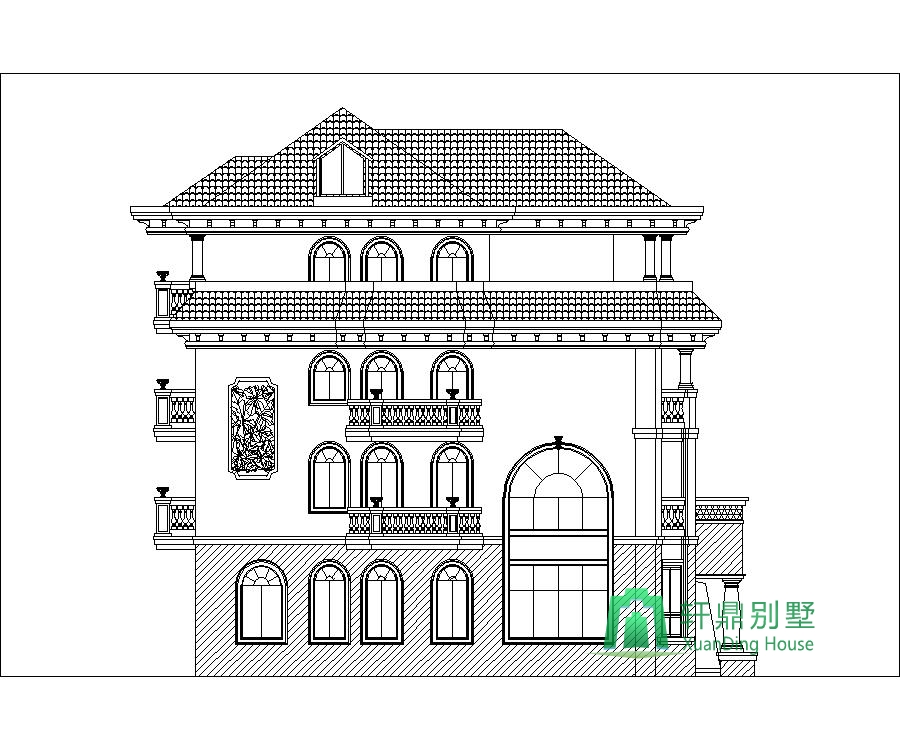

正立面图:

背立面图:

左立面图:

右立面图:
